實現原理

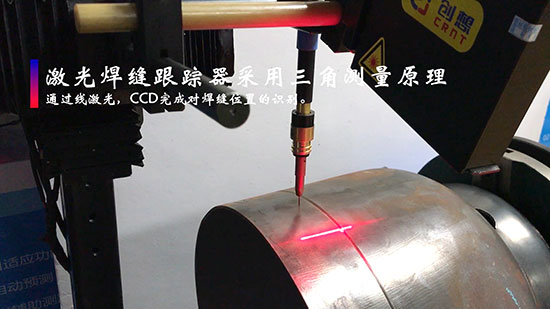

激光焊縫跟蹤器采用三角測量原理，通過線激光，CCD完成對焊縫位置的識別。

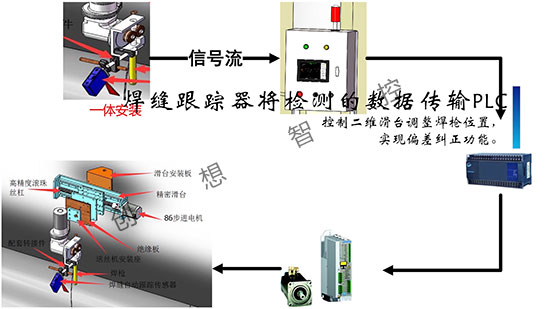

系統連接方式 數據流向
焊縫跟蹤器將檢測的數據傳輸PLC，控制二維滑臺調整焊槍位置，實現偏差糾正功能。
功能描述
激光前置測量焊縫的偏差,存儲到運動控制器（PLC）中，控制器根據轉過的角度,修正補償偏差,實現對焊縫的對準。
功能演示
回放（擺動）第一圈實時跟蹤過程中,記錄運動的軌跡。當有需要多層多道焊接需求時,回放第一圈數據即可。同時還能設置焊道的擺幅、擺頻、相鄰偏置等參數。
